หลังจากบทความก่อนที่ผมแชร์เรื่อง "ติด Solar แล้วค่า PF ต่ำลง" มีวิศวกรหลายท่านส่งข้อความมาถามต่อว่า "ถ้าโรงงานมี Capacitor Bank อยู่แล้ว แต่ PF ยังตกหลังติด Solar ควรเพิ่ม Capacitor Bank อีก หรือเปลี่ยนเป็น SVG เลย?"

1. Case Study จริงที่เจอบ่อยหน้างาน

คำตอบสำหรับเคสนี้คือ อาจจะจบ หรืออาจจะสร้างปัญหาใหม่ ทั้งนี้ขึ้นอยู่กับคุณภาพของระบบไฟฟ้าและ Harmonic ภายในโรงงาน ณ ขณะนั้น

2. ทำไมติด Solar แล้ว PF ของการไฟฟ้าถึงตก?

คนส่วนใหญ่เข้าใจผิดว่า Solar Inverter ปล่อย Reactive Power (Q) ออกมารบกวนระบบ แต่ความจริงแล้ว Solar Inverter (ส่วนใหญ่) จะจ่ายเฉพาะ Active Power (P) ที่เป็นกิโลวัตต์ล้วนๆ เข้าสู่ระบบ

เมื่อ Solar จ่ายไฟ P เข้ามารับภาระในโรงงานแทนการไฟฟ้า ทำให้การไฟฟ้าจ่าย P ลดลงอย่างมาก แต่เนื่องจากโหลดประเภทมอเตอร์และเครื่องจักรยังต้องการพลังงานแม่เหล็กหรือ Q เท่าเดิม การไฟฟ้าจึงต้องส่ง Q เข้ามาในสัดส่วนที่เท่าเดิม

เมื่อตัวตั้ง (P จากการไฟฟ้า) ลดลงฮวบฮาบ แต่ตัวหารยังมี (Q) ส่งผลให้ค่าสัดส่วน Ratio หรือค่า PF ดิ่งลงทันทีที่ตัวมิเตอร์หลักของการไฟฟ้า

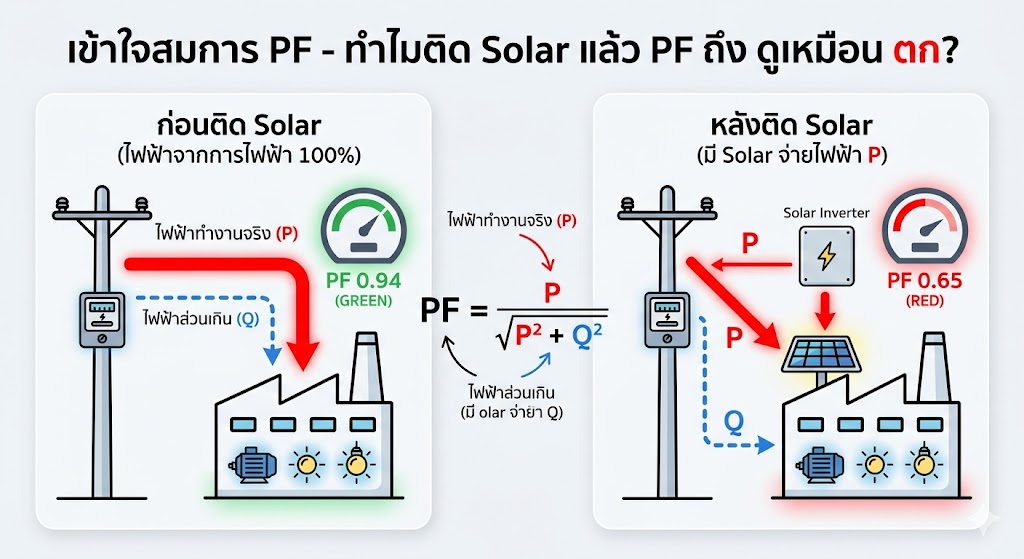

[Fig 1: การเปรียบเทียบการไหลของพลังงานไฟฟ้า P และ Q ทั้งก่อนและหลังติด Solar ซึ่งเป็นสาเหตุที่ทำให้ PF ตก]

3. สิ่งแรกที่ต้องตรวจ: ไม่ใช่ PF แต่คือ Harmonic

นี่เป็นจุดที่หลายโรงงานมองข้ามไปอย่างสิ้นเชิง ในอดีตโรงงานอาจมีโหลดหลักเป็น มอเตอร์, ปั๊มน้ำ, หรือพัดลมธรรมดา (Linear Load) แต่ปัจจุบันวันนี้ ทั้งโรงงานเราและโรงงานข้างเคียงมีการติดตั้งอุปกรณ์อิเล็กทรอนิกส์กำลังเพิ่มขึ้นมหาศาล เช่น:

• Variable Speed Drive (VFD) / Inverter
• Solar Inverter ขนาดใหญ่
• Uninterruptible Power Supply (UPS) / Rectifier / Charger

อุปกรณ์เหล่านี้เป็นแหล่งกำเนิด Harmonic (ฮาร์มอนิก) ซึ่งความจริงแล้ว Capacitor Bank และ Harmonic ไม่ใช่เพื่อนกัน

ถ้าระบบมี Harmonic สูง การเพิ่ม Capacitor ธรรมดาเข้าไปจะทำให้เกิดปรากฏการณ์ Harmonic Resonance ผลลัพธ์ที่เคยเจอจริงหน้างานคือ Capacitor ร้อนบวม, ฟิวส์ขาดบ่อย, คอนแทคเตอร์พังเสียหาย หรือบางแห่ง Capacitor ใหม่แกะกล่องอายุไม่ถึงปี เสียหายหมดทั้งตู้

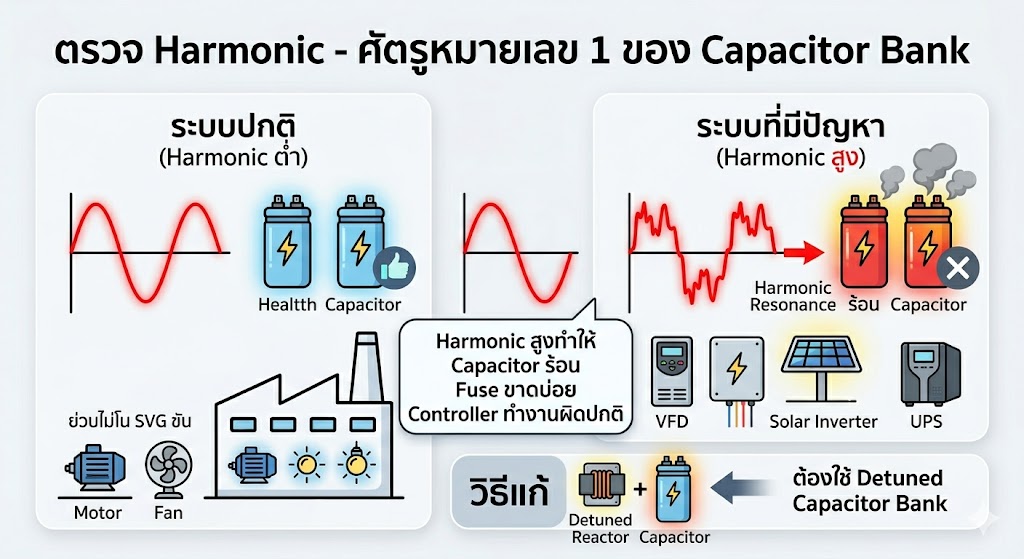

[Fig 2: แสดงเปรียบเทียบระบบปกติที่มีความถี่ 50Hz กับระบบที่มี Harmonic สูง ซึ่งทำให้ Cap Bank ร้อนจนระเบิด]

4. แนะนำขั้นตอนการตรวจวัดและวิเคราะห์ (6 Steps)

ก่อนจะอนุมัติงบประมาณซื้ออุปกรณ์ใดๆ ผมแนะนำให้ทำการตรวจวัดด้วยเครื่อง Power Quality Analyzer บันทึกข้อมูลอย่างน้อย 24 ชั่วโมง โดยวิเคราะห์ดัชนีดังต่อไปนี้:

1. THDv & THDi: แรงดันและกระแสฮาร์มอนิกโดยรวม
2. Harmonic Spectrum: เพื่อดูอันดับฮาร์มอนิกที่เป็นปัญหา (เช่น อันดับที่ 5, 7, 11)
3. PF & kVAR Profile: รายช่วงเวลา 24 ชม. เพื่อดูพฤติกรรมสอดคล้องกับ Solar Output

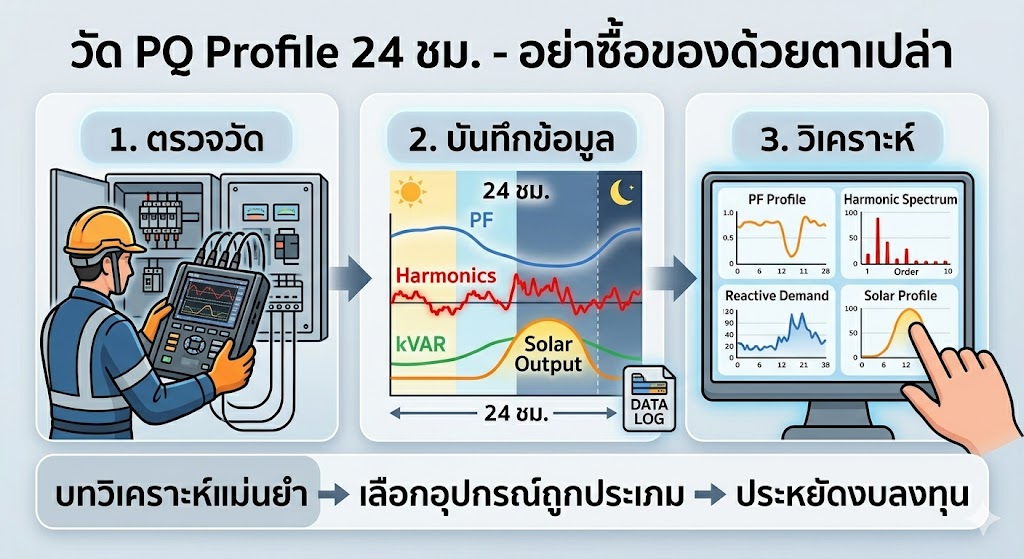

[Fig 3: ขั้นตอนการวัดด้วย PQ Analyzer บันทึกข้อมูล 24 ชม. และวิเคราะห์ผล 4 ด้าน]

5. ตารางเปรียบเทียบและการตัดสินใจเลือกอุปกรณ์

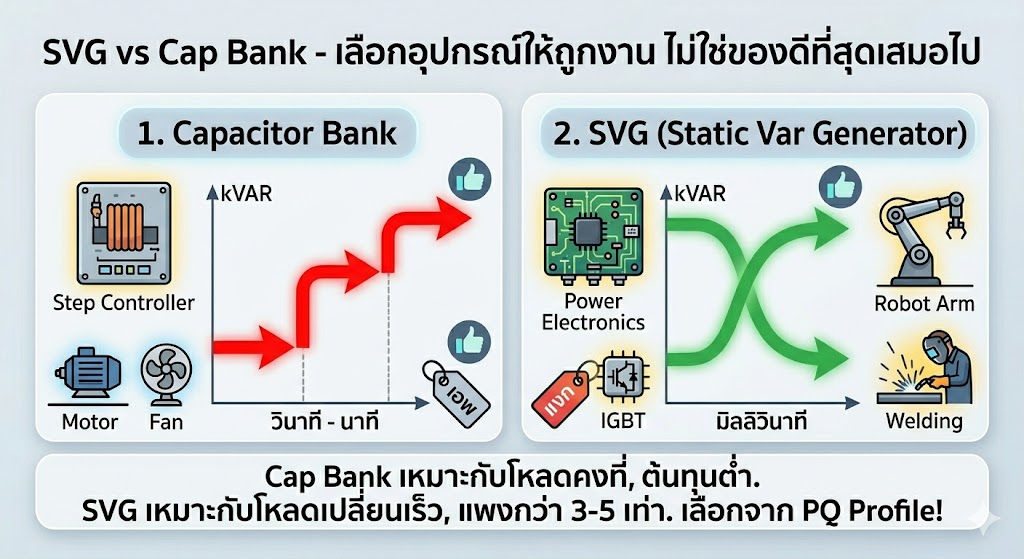

[Fig 4: เปรียบเทียบการทำงานและลักษณะโหลดของ Cap Bank และ SVG เพื่อให้เลือกใช้ให้ถูกงาน]

6. จุดตายที่มักตกม้าตาย: ตรวจสอบระบบเดิมก่อนจ่ายเงินล้าน

หลายครั้ง ปัญหาไม่ได้เกิดจาก Capacitor Bank มีขนาดเล็กเกินไป แต่เกิดจากปัจจัยพื้นฐานที่แก้ไขได้ด้วยงบประมาณหลักหมื่น:

• Capacitor เสื่อมสภาพ: ค่าความจุลดลงทำให้จ่าย kVAR ได้ไม่ครบตามพิกัด
• Magnetic Contactor ชำรุด: ทำให้บางสเต็ปไม่ทำงาน
• CT ต่อกลับขั้ว (Reverse CT): เมื่อมี Solar จ่ายไฟย้อนเข้ามา ทำให้ Controller ตาบอดและคำนวณสับสเต็ปผิดพลาด
• PF Controller ตั้งค่าผิดพลาด: ตั้งค่า Target หรือวงรอบเวลาการสับไม่เหมาะสม

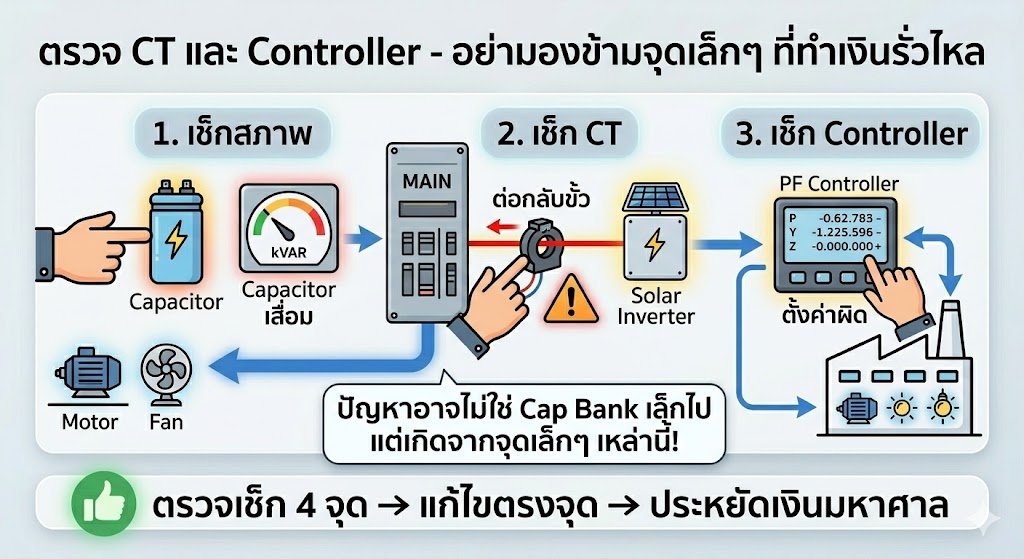

[Fig 5: 4 จุดเล็กๆ ที่ทำเงินรั่วไหล คือ Cap เสื่อม, คอนแทคเตอร์พัง, CT กลับขั้ว, ตั้งค่า Controller ผิด]

บทสรุป

เมื่อโรงงานติดตั้ง Solar Cell แล้วเกิดปัญหาค่า PF ตก "อย่าเพิ่งรีบซื้ออุปกรณ์ทันที" สิ่งแรกที่ควรทำคือการจ้างทีมวิศวกรเข้าตรวจวัดและวิเคราะห์คุณภาพไฟฟ้า (Power Quality Analysis) เพื่อให้แก้ไขปัญหาได้ตรงจุด ถูกต้องตามหลักวิศวกรรม และประหยัดงบประมาณสูงสุดครับ
